| 8.67 | |
| Certificazioni | SAE |
| Clamp Band | 232 mm |
| Corsa | 63.5 mm |
| Dimensione | 24 / 30 mm |
| Distanza tra bulloni | 120.6 mm |
| Filettatura bullone di montaggio | 5/8-11 UNC2A |
| Filettatura dell'asta di comando | 5/8" - 18 UNF - 2A |
| Filettatura porta | 3/8-18 NPTF |
| Filettatura porta 11 | 3/8" - 18 NPTF |
| Filettatura porta 12 | 3/8" - 18 NPTF |
| Filettature bullone | 5/8'' - 11 UNC2A |
| Flangia di alloggiamento molla | 206 mm |
| Forcella | Yes |
| Forza della molla di richiamo | 100 N |
| GTIN | 04057877003937 |
| Intervallo di temperatura | -40°C to +80°C |
| Lunghezza | 228 mm |
| Lunghezza asta di comando | 280 mm |
| Lunghezza asta di comando + forcella | 279 mm |
| Lunghezza bullone di montaggio | 37 mm |
| Lunghezze bullone | 37.0 mm |
| Modello | 24/30-2.5'' |
| Perni forcella | 12.5 mm |
| Peso calcolato (kg) | 0 |
| Posizione fascetta di fissaggio | 45° |
| Pressione di funzionamento max. | 10.0 bar |
| Pressione di rilascio | 4.7 bar |
| Pressione operativa | 8.0 bar |
| ProVia Garanzia | 1 anno |
| Technical specification | AM specification |
| Tipo di funzionamento | Cam |
| Versione | Senza stivale |
| Volume calcolato (dm³) | 20.41 |

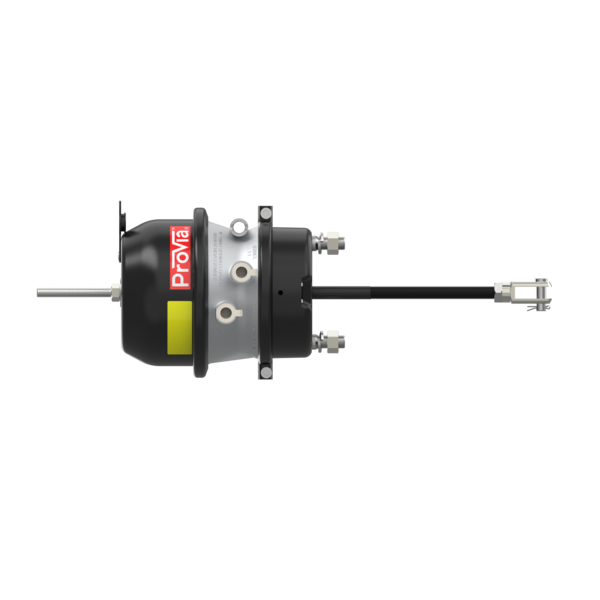

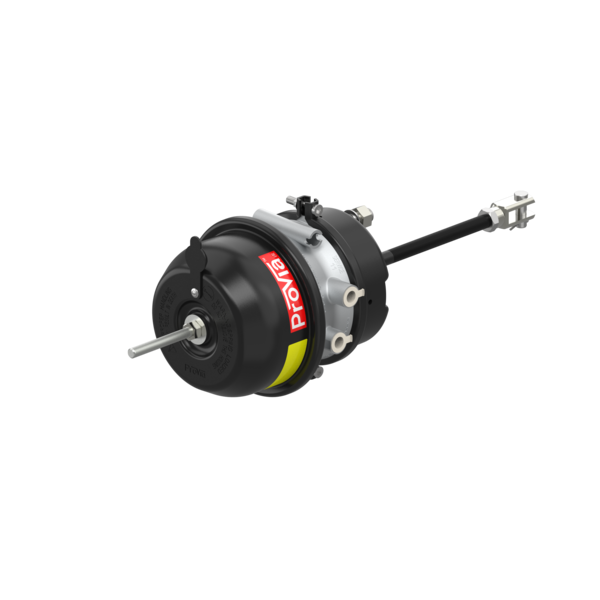

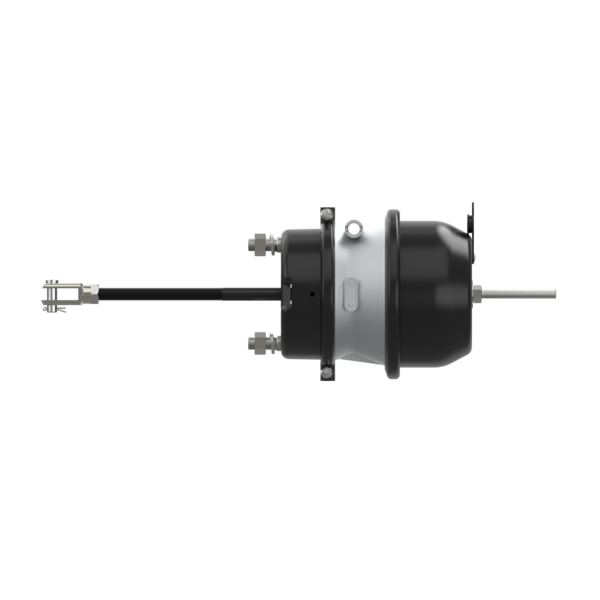

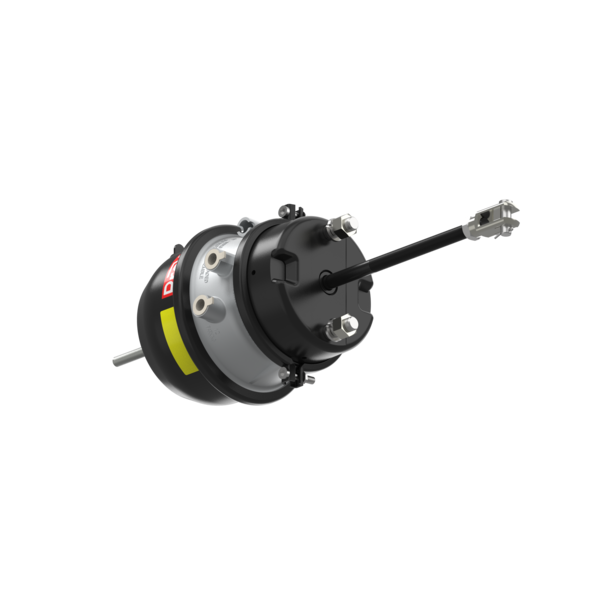

Cilindro a doppia membrana molla Cam 24/30-2.5″
Riferimento: PRO3922020| Dimensioni (MM x MM x MM): | 206 x 206 x 481 |
| Peso | 8.67 |
| GTIN | 04057877003937 |
Acquista
Documents
| Drawing | Outline Drawing (Doc 005) | download |
| Brochure | Outline Drawing (Doc 005) | download |
| Catalog | ProVia Catalogo Prodotti | download |
