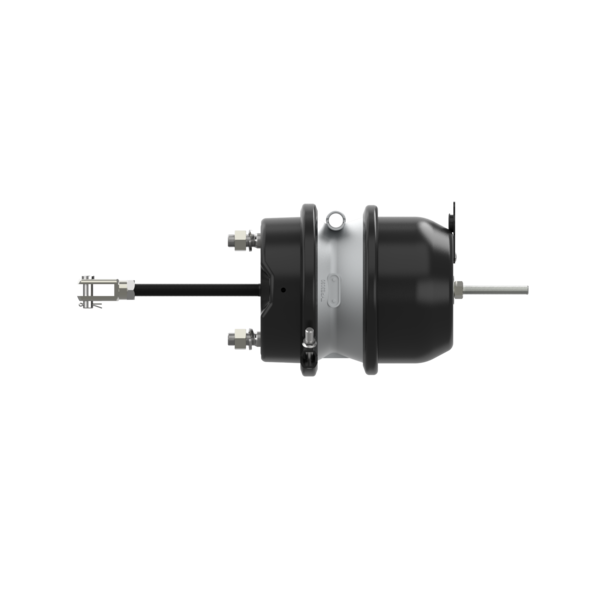

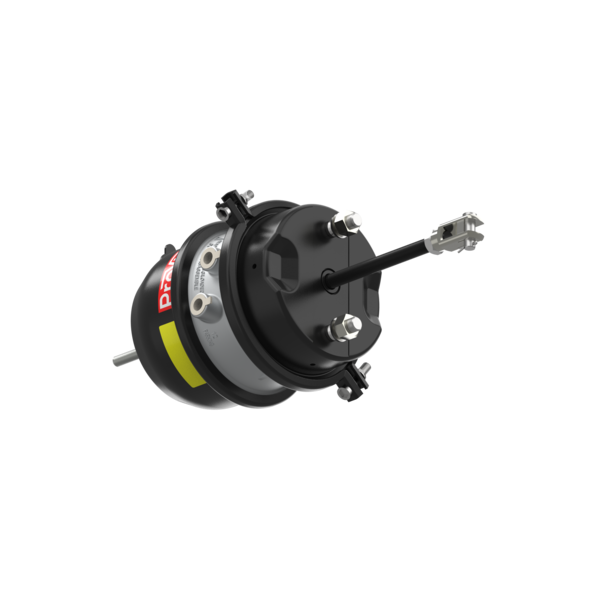

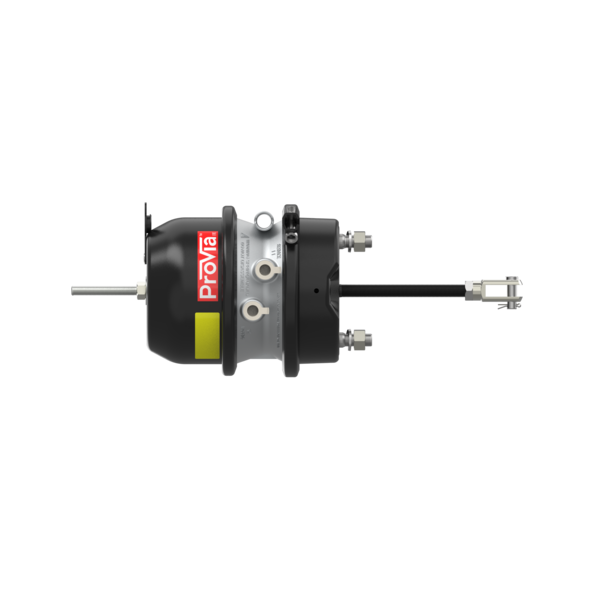

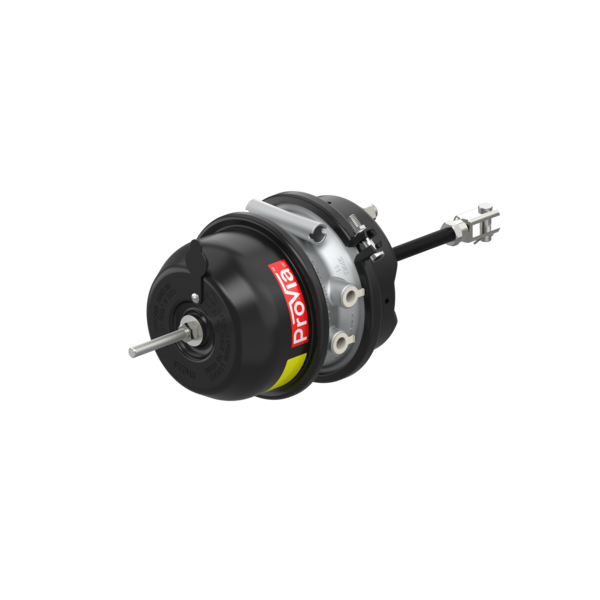

Actuador de doble diafragma Cam 30/30-2.5″

Referencia: PRO3922030

Dimensiones (MM x MM x MM): x x
Peso 9.13
GTIN 04057877003821


Comprar
Brida de alojamiento del muelle206 mm
Carrera63.5 mm
CertificacionesSAE
Clamp Band249 mm
Distancia entre pernos120.6 mm
Fuerza del muelle de recuperación100 N
GTIN04057877003821
HorquillaYes
Longitud231 mm
Longitud del perno37.0 mm
Longitud del perno de montaje37 mm
Longitud del vástago211 mm
Longitud del vástago + horquilla211 mm
Pernos con cabeza12.5 mm
Peso calculado (kg)0
Posición de la banda de sujeción40°
Presión de funcionamiento8.0 bar
Presión de funcionamiento máx.10.0 bar
Presión de liberación4.7 bar
ProVia Garantía1 año
Rango de temperatura-40°C to +80°C
Rosca del perno de montajeM16×1.5
Rosca del puerto3/8-18 NPTF
Rosca del puerto 113/8" - 18 NPTF
Rosca del puerto 123/8" - 18 NPTF
Rosca del vástagoM16 x 1.5
Roscas del pernoM16 x 1.5
Tamaño30 / 30 mm
Technical SpecificationAM specification
Tipo30/30-2.5''
Tipo de funcionamientoCam
VersiónSin maletero
Volumen calculado (dm³)17.61
Weight (kg)9.13

Documents

Catalog ProVia Catálogo De Productos descargar
Drawing Outline Drawing (Doc 005) descargar
Brochure ProVia Product Brochure for Chinese vehicle applications descargar
