| 9.1 | |
| Angolo porta | 90° |
| Certificazioni | QCT |
| Clamp Band | 262 mm |
| Corsa | 63.5 mm |
| Dimensione | 30 / 30 mm |
| Distanza tra bulloni | 120.6 mm |
| Filettatura bullone di montaggio | M16×1.5 |
| Filettatura dell'asta di comando | M16 x 1.5 |
| Filettatura porta | 3/8-18 NPTF |
| Filettatura porta 11 | 3/8" - 18 NPTF |
| Filettatura porta 12 | 3/8" - 18 NPTF |
| Filettature bullone | M16 x 1.5 |
| Flangia di alloggiamento molla | 208.5 mm |
| Forcella | Yes |
| Forza della molla di richiamo | 100 N |
| GTIN | 04057877006044 |
| Intervallo di temperatura | -40°C to +80°C |
| Lunghezza | 227 mm |
| Lunghezza asta di comando | 260 mm |
| Lunghezza asta di comando + forcella | 260 mm |
| Lunghezza bullone di montaggio | 38 mm |
| Lunghezze bullone | 38.0 mm |
| Modello | 30/30-2.5'' |
| Perni forcella | 12.5 mm |
| Peso (lb) | 20.06 |
| Peso calcolato (kg) | 0 |
| Posizione fascetta di fissaggio | 90° |
| Pressione di funzionamento max. | 10.0 bar |
| Pressione di rilascio | 4.8 bar |
| Pressione operativa | 8.0 bar |
| ProVia Garanzia | 1 anno |
| Technical specification | AM specification |
| Tipo di funzionamento | Cam |
| UPC | 193134001255 |
| Versione | Senza stivale |
| Volume calcolato (dm³) | 26.83 |

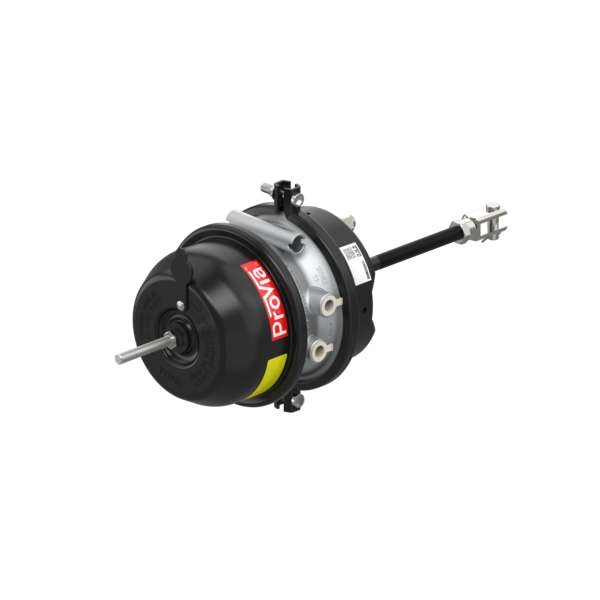

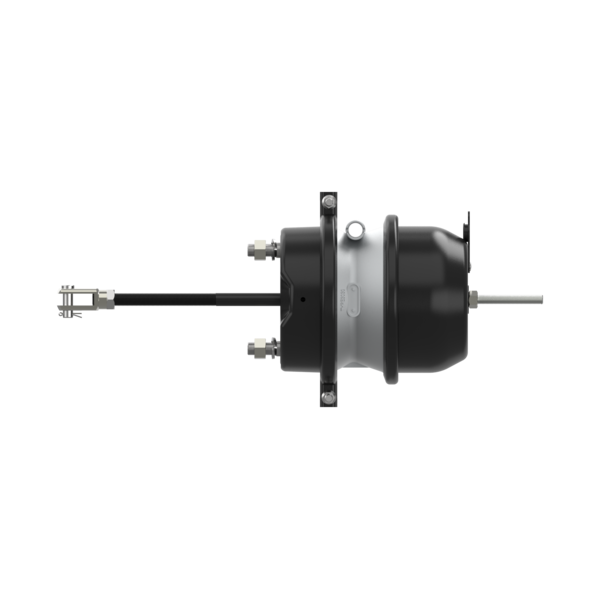

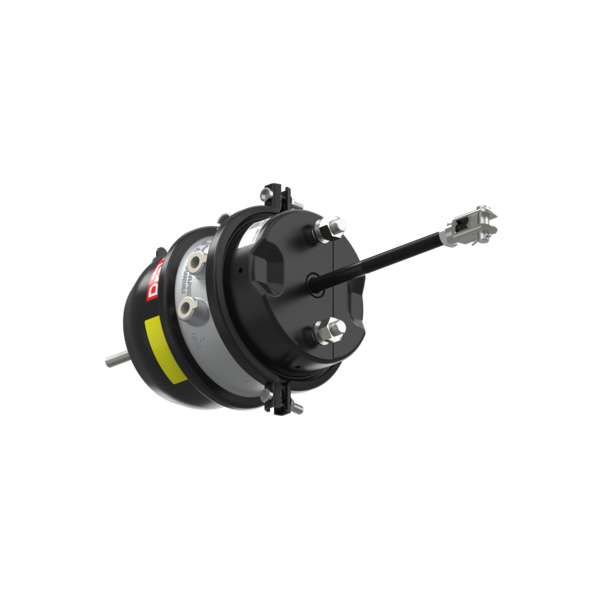

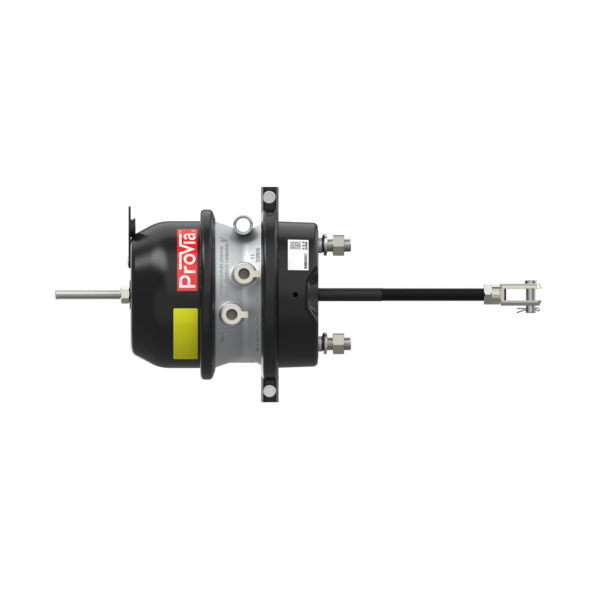

Cilindro a doppia membrana molla Cam
Riferimento: PRO0000060| Dimensioni (MM x MM x MM): | 520 x 215 x 240 |
| Peso | 9.1 |
| GTIN | 04057877006044 |
Acquista
Documents
| Brochure | Outline Drawing (Doc 005) | download |
| Drawing | pro0000060____005_dascheck_a13_page-1---notset_tif.pdf | download |
| Catalog | ProVia Catalogo Prodotti | download |
