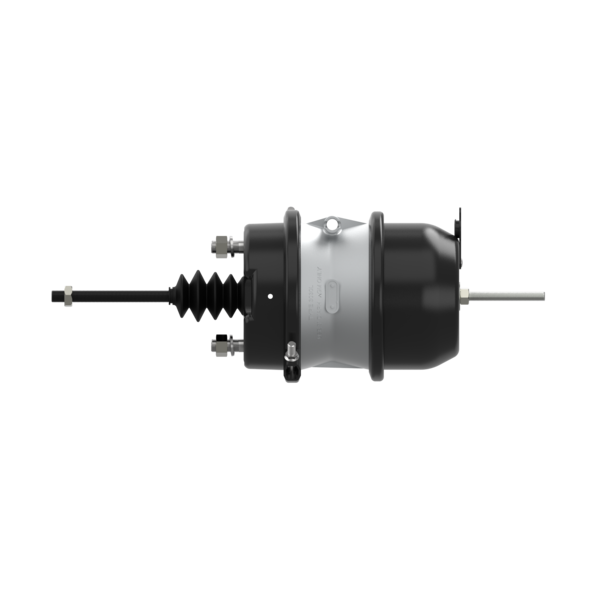

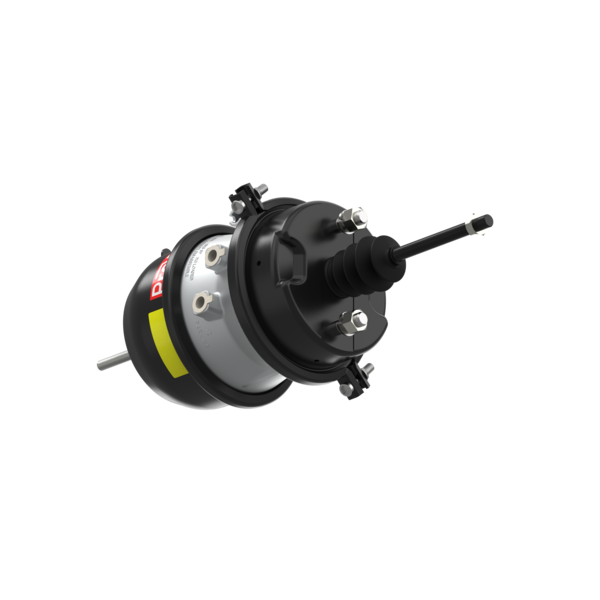

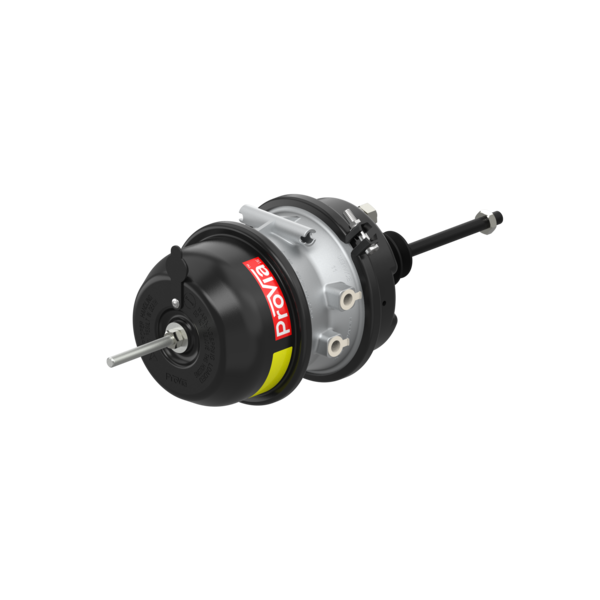

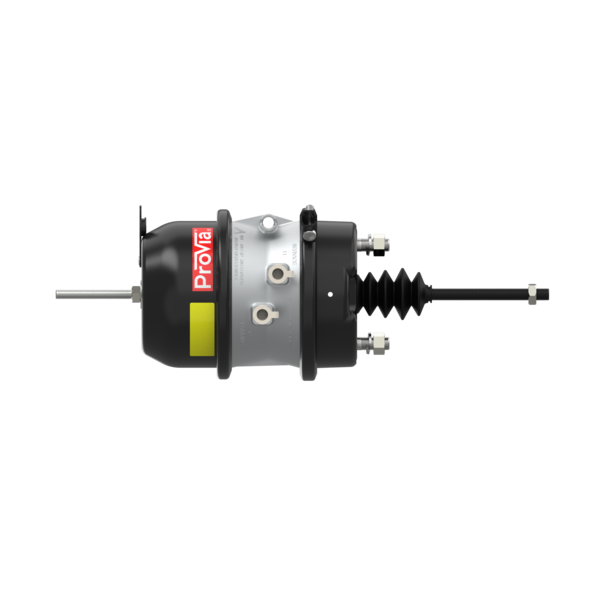

Cilindro a doppia membrana molla Cam

Riferimento: PRO0000130

Dimensioni (MM x MM x MM): 600 x 280 x 225
Peso 9.5
GTIN 04057877005894


Acquista
9.5
CertificazioniSAE & TÜV
Clamp Band262 mm
Corsa76.2 mm
Dimensione30 / 30 mm
Distanza tra bulloni120.6 mm
Filettatura bullone di montaggioM16×1.5
Filettatura dell'asta di comandoM16 x 1.5
Filettatura portaM16×1.5
Filettatura porta 11M16 x 1.5
Filettatura porta 12M16 x 1.5
Filettature bulloneM16 x 1.5
Flangia di alloggiamento molla208.5 mm
Forza della molla di richiamo100 N
GTIN04057877005894
Intervallo di temperatura-40°C to +80°C
Lunghezza268 mm
Lunghezza asta di comando235 mm
Lunghezza bullone di montaggio38 mm
Lunghezze bullone38.0 mm
Modello30/30-3.0''
Peso (lb)20.94
Peso calcolato (kg)0
Posizione fascetta di fissaggio45°
Pressione di funzionamento max.10.0 bar
Pressione di rilascio4.8 bar
Pressione operativa8.5 bar
ProVia Garanzia1 anno
Technical specificationAM specification
Tipo di funzionamentoCam
UPC193134004324
VersioneWith boot
Volume calcolato (dm³)37.8

Documents

certificate provia_tristop_3030_stroke_76.2_bc0188.1.pdf download
Drawing Outline Drawing (Doc 005) download
Brochure Outline Drawing (Doc 005) download
Catalog ProVia Catalogo Prodotti download
