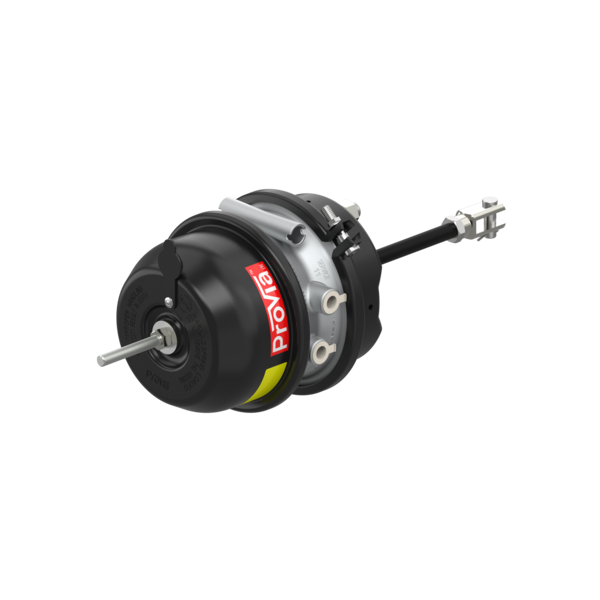

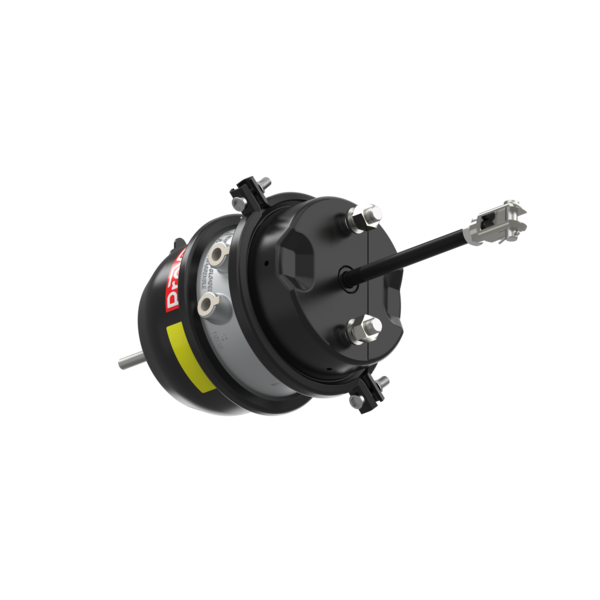

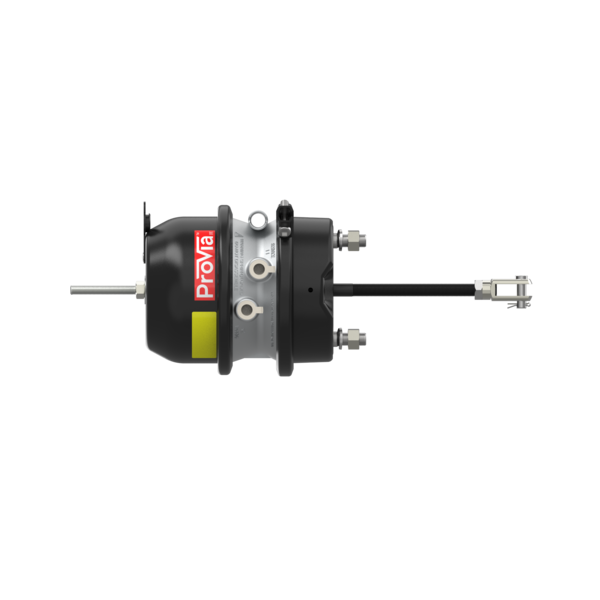

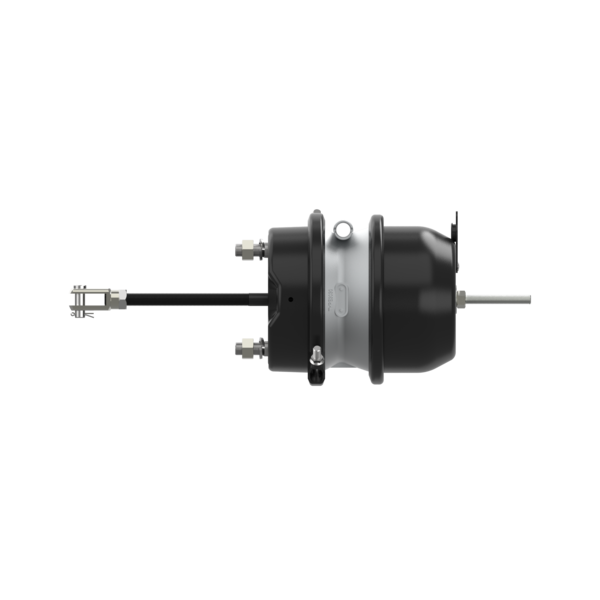

Cilindro a doppia membrana molla Cam

Riferimento: PRO0000170

Dimensioni (MM x MM x MM): x x
Peso 9
GTIN 04057877006051


Acquista
Calculated Volume (dm³)24.19
CertificazioniQCT
Clamp Band262 mm
Clamp band position45°
Corsa63.5 mm
Dimensione30 / 30 mm
Distanza tra bulloni 120.6 mm
Filettatura bullone di montaggio5/8-11 UNC2A
Filettatura dell'asta di comando5/8″ – 18 UNF – 2A
Filettatura porta3/8-18 NPTF
Filettatura porta 113/8″ – 18 NPTF
Filettatura porta 123/8″ – 18 NPTF
Filettature bullone5/8” – 11 UNC2A
Flangia di alloggiamento molla208.5 mm
ForcellaYes
GTIN04057877006051
Intervallo di temperatura-40°C to +80°C
Lunghezza227 mm
Lunghezza asta di comando230 mm
Lunghezza asta di comando + forcella230 mm
Lunghezza bullone di montaggio38 mm
Lunghezze bullone 38.0 mm
Perni forcella12.5 mm
Pressione di funzionamento max. 10.0 bar
Pressione di rilascio4.8 bar
Pressione operativa8.0 bar
ProVia Garanzia1 year
Technical SpecificationAM specification
Tipo30/30-2.5”
Tipo di funzionamentoCam
UPC193134001262
VersioneWithout boot
Weight (kg)9
Weight (lb)19.84

Documents

Catalog Outline Drawing (Doc 005) download
Drawing ProVia Catalogo Prodotti download
