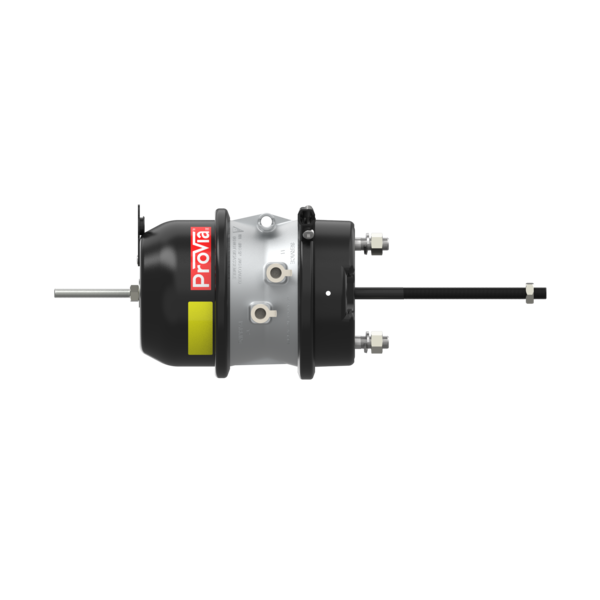

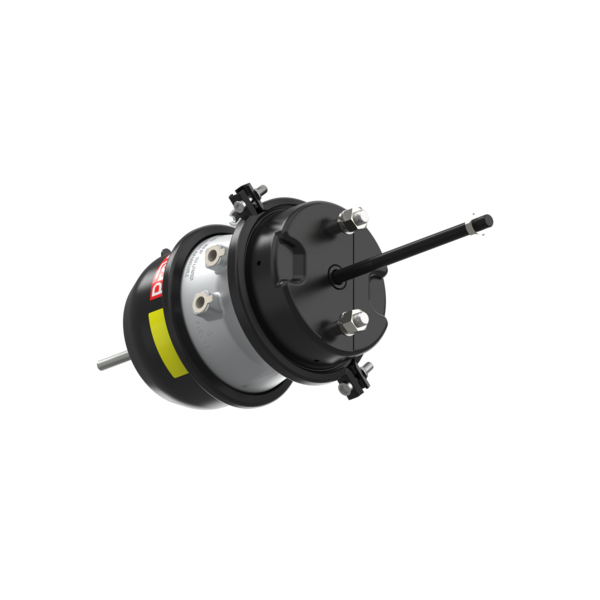

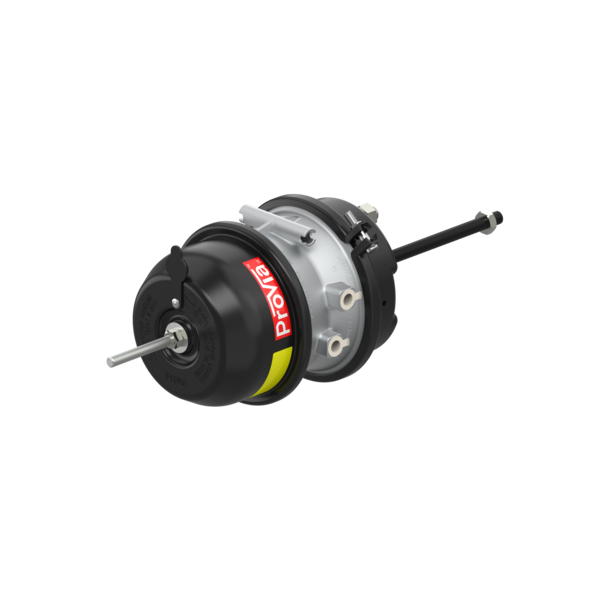

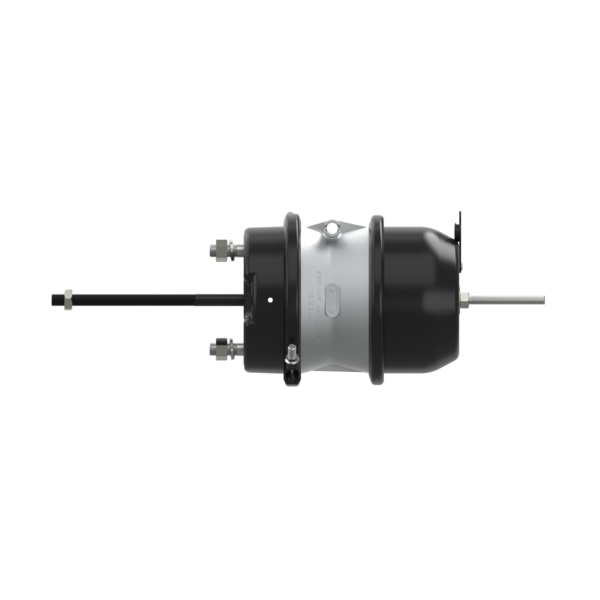

Двойна диафрагма пролетта активатор на спирачките

Продуктов номер: PRO0000120

Размери (MM x MM x MM): x x
Тегло 9.5
GTIN 04057877005900


Купи
Clamp Band262 mm
GTIN04057877005900
ProVia гаранция1 година
Technical SpecificationAM specification
UPC193134004331
Weight (kg)9.5
Weight (lb)20.94
ВерсияБез обувка
Диаметър на фланеца на пружинната част208.5 mm
Дължина268 mm
Дължина на болтовете38.0 mm
Дължина на буталния прът235 mm
Дължина на монтажните болтове38 mm
Изчислен обем (dm³)37.8
Изчислено тегло (kg)0
Макс. работно налягане10.0 bar
Налягане на освобождаване4.8 bar
Начин на работаCam
Позиция на скобата45°
Работно налягане8.5 bar
Размер30 / 30 mm
Разстояние между болтове120.6 mm
Резба на буталния прътM16 x 1.5
Резба на монтажните болтовеM16×1.5
Резба на порт 11M16 x 1.5
Резба на порт 12M16 x 1.5
Резба на портaM16×1.5
Резби на болтоветеM16 x 1.5
СертификатиSAE & TÜV
Сила на възвратната пружина100 N
Температурен диапазон-40°C to +80°C
Тип30/30-3.0''
Ход76.2 mm

Documents

Catalog TÜV Certificate BC 0188.1 - ProVia Tristop Variants type 30/30 сваляне
drawing Outline Drawing (Doc 005) сваляне
Drawing Outline Drawing (Doc 005) сваляне
Brochure ProVia Product Brochure for Chinese vehicle applications сваляне
Catalog ProVia ПРОДУКТОВКАТАЛОГ сваляне
