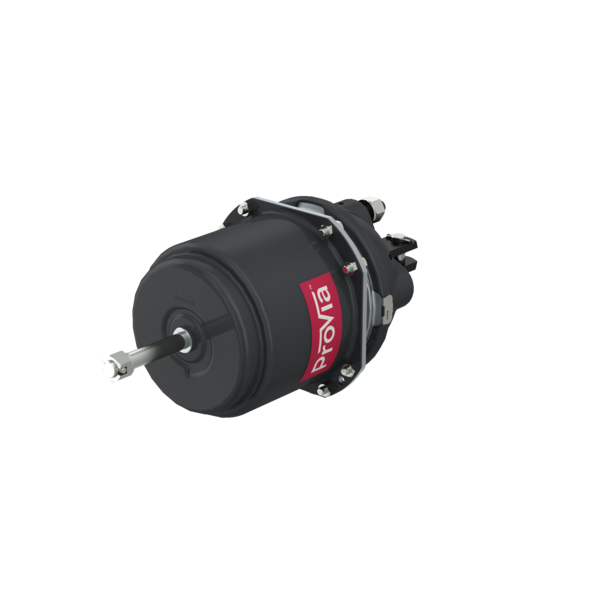

Пружинен спирачен цилиндър за барабанна спирачка CAM 20/24-65mm

Продуктов номер: PRO4300010

Купи

	9.818
GTIN	04057877001964
ProVia гаранция	1 година
Technical specification	AM specification
UPC	193134005376
Вид на лоста	Cam
Вид на фиксиращата вилка	Screwed
Вилка	Screwed
Дължина на болтовете	39.5 mm
Дължина на бутален прът + вилка (среда на вилката)	70 mm
Дължина на бутален прът без вилка	37 mm
Дължина на буталния прът	70 mm
Изходна сила на пружинната спирачка	5.8-10 kN
Изходна сила на работната спирачка	7.8 kN
Изчислен обем (dm³)	16.96
Изчислено тегло (kg)	0
Макс. работно налягане	10.0/8.5 bar
Налягане на освобождаване	4.9 bar
Обща дължина	275.0 mm
Порт / фитинг за свързване	M16×1.5 / –
Порт: Работно налягане [P emax.]	11: 10 bar (13 bar), 12: 8.5 bar (11 bar)
Разстояние между болтове	120.6 mm
Резба на буталния прът	M16 x 1.5
Резба на порт 11	M16 x 1.5 JED-152
Резби на болтовете	M16 x 1.5
Температурен диапазон	-40°C to +80°C
Характеристика на връзката	JED-152
Ход	65/65 mm
Щифт за вилката	16.0 mm
версия	Без обувка
прототип	20/24
тегло (lb)	21.64

Documents

Drawing	pro4300010____005__dascheck_c5_page-1---notset_tif.pdf	сваляне
Catalog	ProVia ПРОДУКТОВКАТАЛОГ	сваляне
