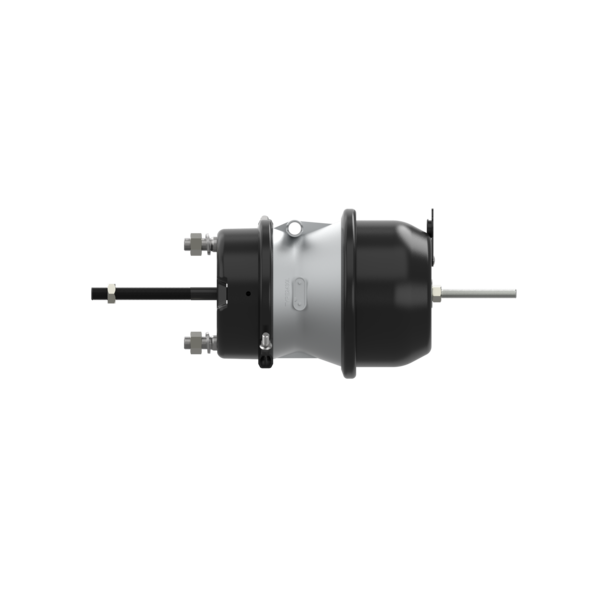

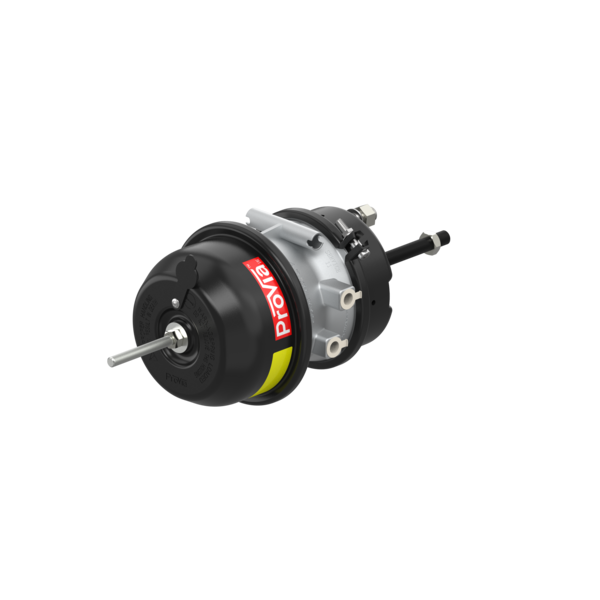

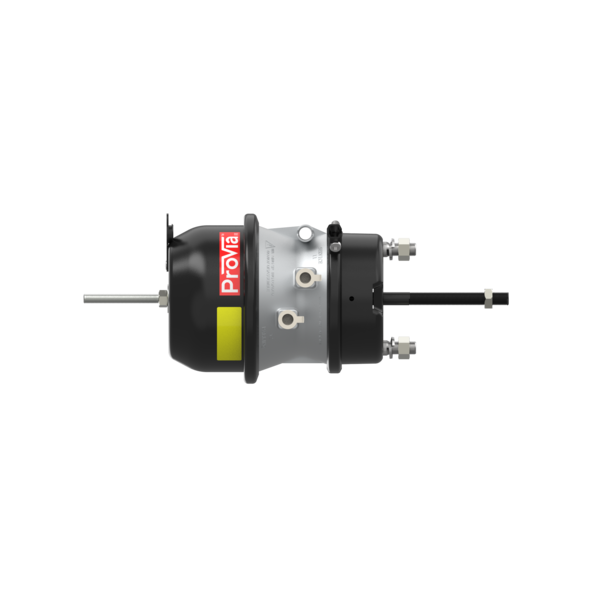

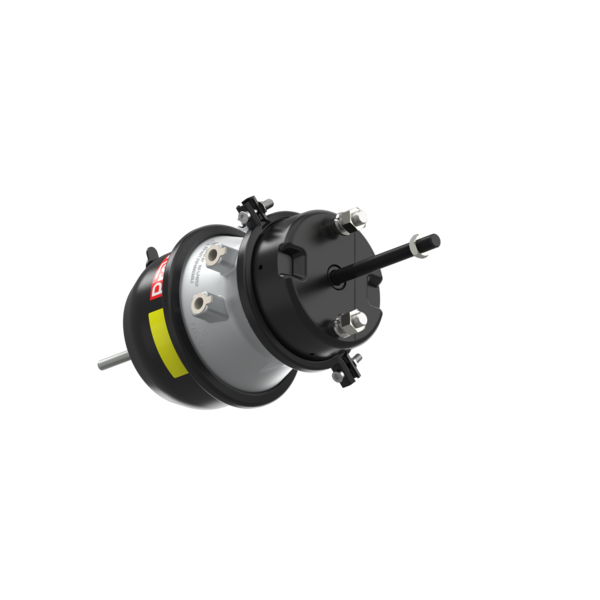

Actuador Cam de doble diafragma

Referencia: PRO0000110

Dimensiones (MM x MM x MM): x x
Peso 9.3
GTIN 04057877005870


Comprar
Brida de alojamiento del muelle208.5 mm
Carrera76.2 mm
CertificacionesSAE & TÜV
Clamp Band234 mm
Distancia entre pernos120.6 mm
Fuerza del muelle de recuperación100 N
GTIN04057877005870
Longitud261 mm
Longitud del perno38.0 mm
Longitud del perno de montaje38 mm
Longitud del vástago226 mm
Peso calculado (kg)0
Posición de la banda de sujeción45°
Presión de funcionamiento8.5 bar
Presión de funcionamiento máx.10.0 bar
Presión de liberación4.8 bar
ProVia Garantía1 año
Rango de temperatura-40°C to +80°C
Rosca del perno de montajeM16×1.5
Rosca del puertoM16×1.5
Rosca del puerto 11M16 x 1.5
Rosca del puerto 12M16 x 1.5
Rosca del vástagoM16 x 1.5
Roscas del pernoM16 x 1.5
Tamaño24 / 30 mm
Technical SpecificationAM specification
Tipo24/30-3.0''
Tipo de funcionamientoCam
UPC193134001286
VersiónSin maletero
Volumen calculado (dm³)37.5
Weight (kg)9.3
Weight (lb)20.5

Documents

Catalog TÜV Certificate BC 0189.0 - ProVia Tristop Variants type 24/30 descargar
drawing Outline Drawing (Doc 005) descargar
Drawing Outline Drawing (Doc 005) descargar
Brochure ProVia Product Brochure for Chinese vehicle applications descargar
Catalog ProVia Catálogo De Productos descargar
