| 9.877 | |
| Axes à épaulement | 14.0 mm |
| Chape | Screwed |
| Course | 57/57 mm |
| Distance entre les boulons | 120.6 mm |
| Effort de poussée du frein de service | 7.8 kN |
| Effort de poussée du frein à ressort | 6.8-11 kN |
| Filetage du port 11 | M22 x 1.5 JED-388 |
| Filetages des boulons | M16 x 1.5 |
| Garantie ProVia | 1 année |
| GTIN | 04057877001926 |
| Longueur de la tige poussée | 78 mm |
| Longueur de la tige poussée + fourche (milieu de fourche) | 75 mm |
| Longueur de la tige poussée sans fourche | 45.8 mm |
| Longueurs des boulons | 39.5 mm |
| Longueur totale | 265.0 mm |
| Modèle | 20/24 |
| Plage de température | -40°C to +80°C |
| Poids (lb) | 21.78 |
| Poids calculé (kg) | 0 |
| Port / Raccord de connexion | M22×1.5 / M22×1.5 |
| Port : pression de service [P emax.] | 11 / 12: 10 bar (13 bar) |
| Pression de desserrage | 5.5 bar |
| Pression de fonctionnement max. | 10.0/8.5 bar |
| Spécification de connexion | JED-388-0 |
| Taraudage de la tige | M16 x 1.5 |
| Technical specification | AM specification |
| Type de fonctionnement | Cam |
| Type de fourche de fixation | Screwed |
| Type de levier | Levier croisé |
| UPC | 193134005260 |
| Version | Sans gaine |
| Volume calculé (dm³) | 17.36 |

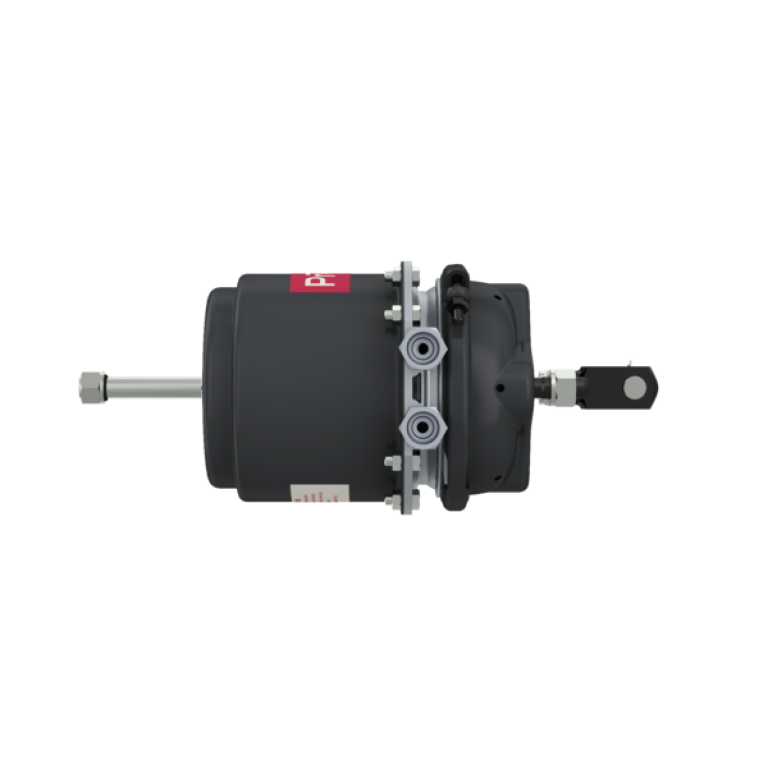

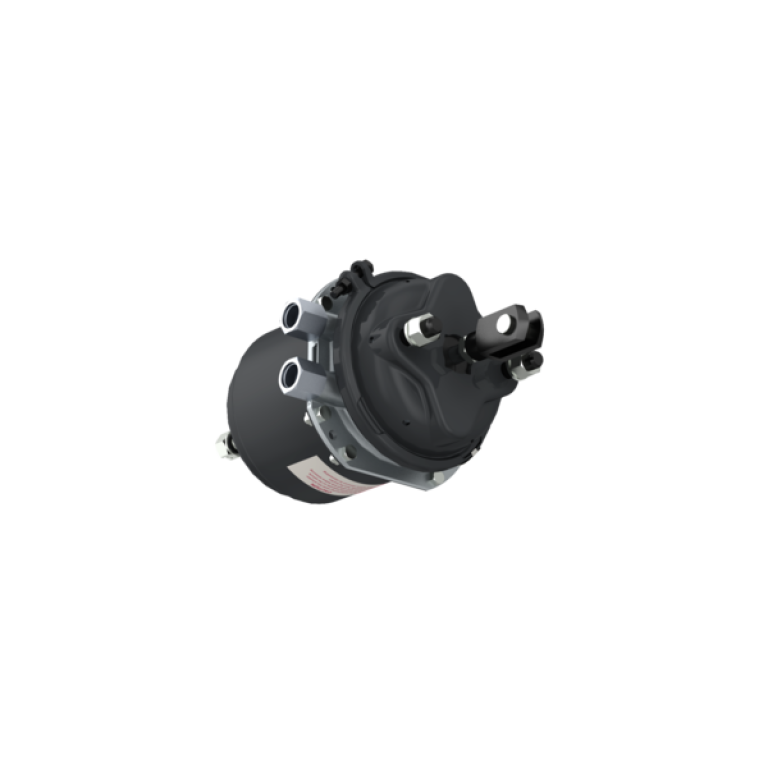

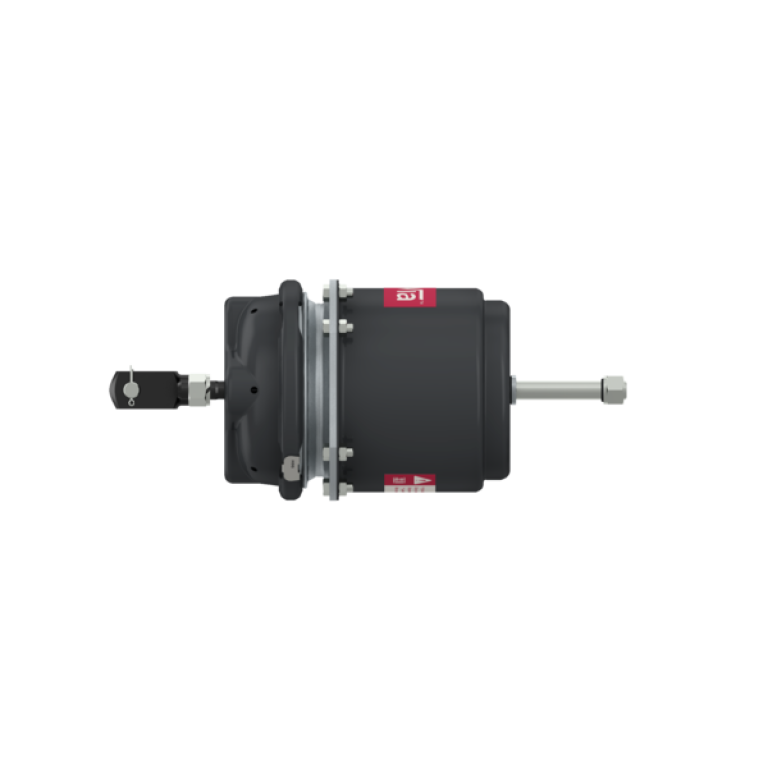

Actionneur de frein à ressort CAM 20/24-57mm
Référence: PRO4200010| Tailles (MM x MM x MM): | 435 x 210 x 190 |
| Poids | 9.877 |
| GTIN | 04057877001926 |
Acheter
Documents
| Drawing | pro4200010____005_dascheck_d5_page-1---notset_tif.pdf | télécharger |
| Catalog | ProVia Catalogue De Produits | télécharger |
Documents
| DAF | 1505191R |
| DAF | 1505191R |
| DAF | 1506383 |
| DAF | 1519152 |
| MAN | 81504106561 |
| MAN | 81504106607 |
| MAN | 81504106615 |
| MAN | 81504106683 |
| MAN | 81504106703 |
| MAN | 81504106704 |
| MERCEDES-BENZ | A0164204018 |
| NEOPLAN | 81504106607 |
| NEOPLAN | 81504106703 |
| NEOPLAN | 81504106704 |
| PACCAR | 1505191R |
