| 9.847 | |
| Course | 65/65 mm |
| Distance entre les boulons | 120.6 mm |
| Effort de poussée du frein de service | 9.0 kN |
| Effort de poussée du frein à ressort | 5.5-10 kN |
| Effort du ressort de rappel | 220 N |
| Filetage du port 11 | M16 x 1.5 JED - 152, M16 x 1.5 JED - 464-0 |
| Filetages des boulons | M16 x 1.5 |
| Garantie ProVia | 1 année |
| GTIN | 04057877001957 |
| Longueur de la tige poussée | 15 mm |
| Longueurs des boulons | 43.0 mm |
| Longueur totale | 286.0 mm |
| Modèle | 24/24 |
| Plage de température | -40°C to +80°C |
| Poids (lb) | 21.71 |
| Poids calculé (kg) | 0 |
| Port / Raccord de connexion | M16×1.5 / – |
| Port : pression de service [P emax.] | 11: 10 bar (13 bar), 12: 8.5 bar (11 bar) |
| Pression de desserrage | 4.9 bar |
| Pression de fonctionnement max. | 10.0/8.5 bar |
| Spécification de connexion | JED-464-0 |
| Taraudage de la tige | Ball R8 |
| Technical specification | AM specification |
| Type de fonctionnement | Disc |
| UPC | 193134005383 |
| Volume calculé (dm³) | 14.44 |

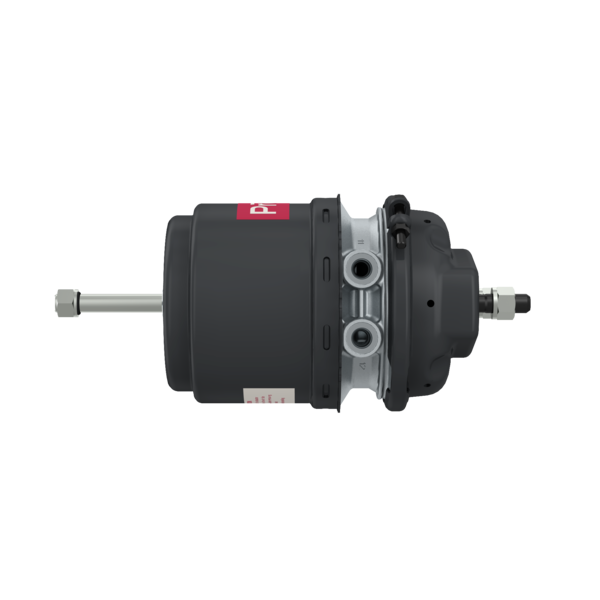

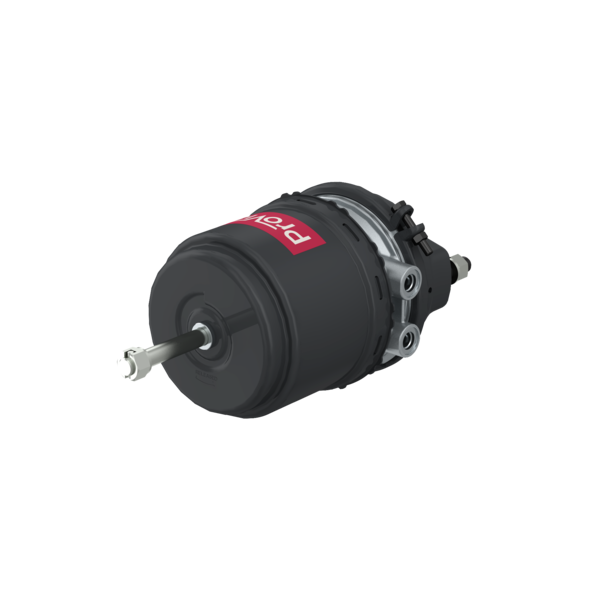

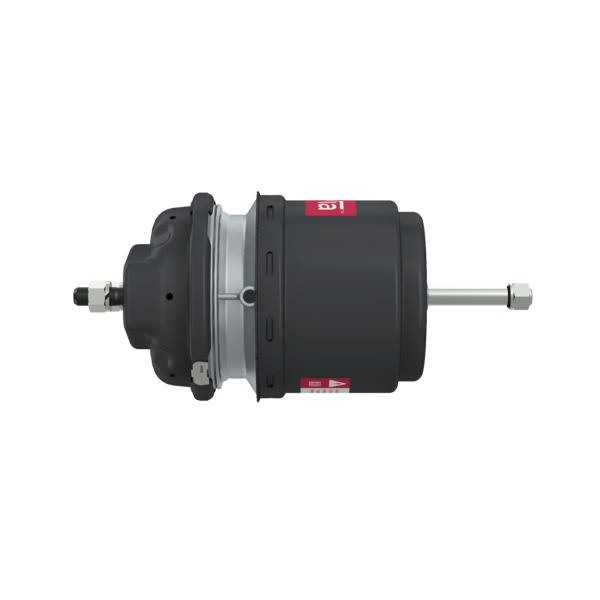

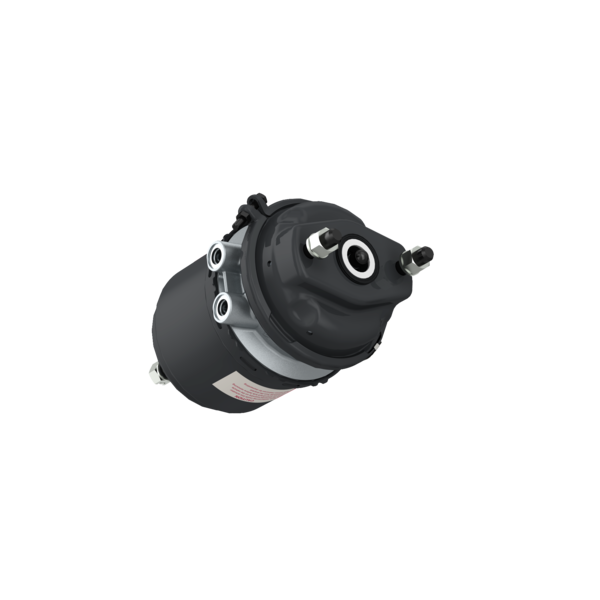

Actionneur de frein à ressort DISC 24/24-65mm
Référence: PRO4810500| Tailles (MM x MM x MM): | 380 x 200 x 190 |
| Poids | 9.847 |
| GTIN | 04057877001957 |
Acheter
Documents
| Drawing | pro4810500____005_dascheck_c5_page-1---notset_tif.pdf | télécharger |
| Catalog | ProVia Catalogue De Produits | télécharger |
Documents
| DAF | 1527168R |
| DAF | 1527601R |
| DAF | 1528230R |
| MERITOR | 68325461 |
| MERITOR | 68325530 |
| MERITOR | 68325531 |
| MERITOR | 68325581 |
| MERITOR | 68325582 |
| PACCAR | 1527168R |
| PACCAR | 1527601R |
| RENAULT | 20533213 |
| RENAULT | 20573922 |
| RENAULT | 20573923 |
| RENAULT | 20809444 |
| RENAULT | 20809445 |
| RENAULT | 21283616 |
| RENAULT | 21283617 |
| RENAULT | 21283618 |
| RENAULT | 21326197 |
| RENAULT | 21326198 |
| RENAULT | 21326201 |
| RENAULT | 21326202 |
| RENAULT | 21596228 |
| RENAULT | 21596229 |
| RENAULT | 22080447 |
| RENAULT | 22080448 |
| RENAULT | 24425719 |
| RENAULT | 24425720 |
| RENAULT | 7420522028 |
| RENAULT | 7420522029 |
| RENAULT | 7420533213 |
| RENAULT | 7420573922 |
| RENAULT | 7420573923 |
| RENAULT | 7420721845 |
| RENAULT | 7420809444 |
| RENAULT | 7420809445 |
| RENAULT | 7421283616 |
| RENAULT | 7421283617 |
| RENAULT | 7421283618 |
| RENAULT | 7421326201 |
| RENAULT | 7421326202 |
| RENAULT | 7421401943 |
| RENAULT | 7421401944 |
| RENAULT | 7421596228 |
| RENAULT | 7421596229 |
| RENAULT | 7422080447 |
| RENAULT | 7422080448 |
| RENAULT | 7424425719 |
| RENAULT | 7424425720 |
| SCANIA | 1935462 |
| SCANIA | 8500253 |
| TERBERG-BENSCHOP | 33185 |
| TERBERG-BENSCHOP | V21596226 |
| TERBERG-BENSCHOP | V21596227 |
| VOLVO | 20409105 |
| VOLVO | 20466070 |
| VOLVO | 20466071 |
| VOLVO | 20466072 |
| VOLVO | 20466073 |
| VOLVO | 20522028 |
| VOLVO | 20522029 |
| VOLVO | 2052203 |
| VOLVO | 20522030 |
| VOLVO | 20522031 |
| VOLVO | 20721845 |
| VOLVO | 20721846 |
| VOLVO | 20721847 |
| VOLVO | 20742392 |
| VOLVO | 20742393 |
| VOLVO | 20742394 |
| VOLVO | 20844352 |
| VOLVO | 20844353 |
| VOLVO | 21283628 |
| VOLVO | 21283629 |
| VOLVO | 21323797 |
| VOLVO | 2132619 |
| VOLVO | 21326197 |
| VOLVO | 21326198 |
| VOLVO | 21326199 |
| VOLVO | 213262 |
| VOLVO | 21326200 |
| VOLVO | 21326203 |
| VOLVO | 2142348 |
| VOLVO | 21423487 |
| VOLVO | 21444612 |
| VOLVO | 2159622 |
| VOLVO | 21596226 |
| VOLVO | 21596227 |
| VOLVO | 21596227 |
| VOLVO | 21752714 |
| VOLVO | 21752715 |
| VOLVO | 21869990 |
| VOLVO | 22080445 |
| VOLVO | 22080446 |
| VOLVO | 22273774 |
| VOLVO | 22273775 |
| VOLVO | 3197932 |
| VOLVO | 3197933 |
| VOLVO | 3987614 |
| VOLVO | 8113459 |
| VOLVO | 85000253 |
| VOLVO | 85000466 |
| VOLVO | 85000607 |
| VOLVO | 85000635 |
| VOLVO | 85003834 |
