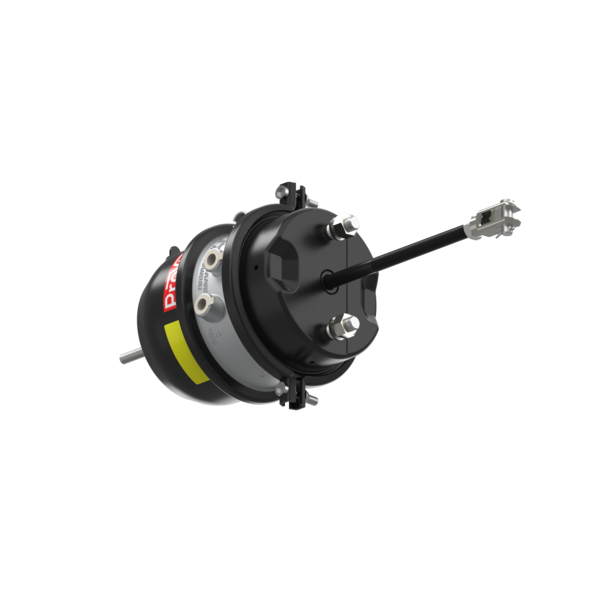

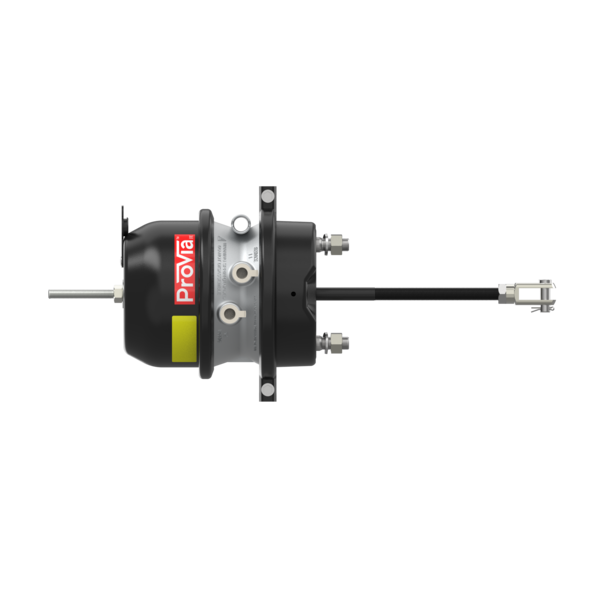

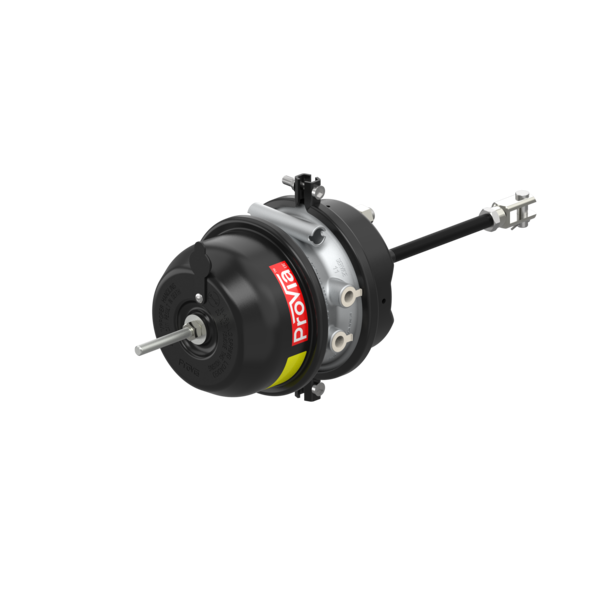

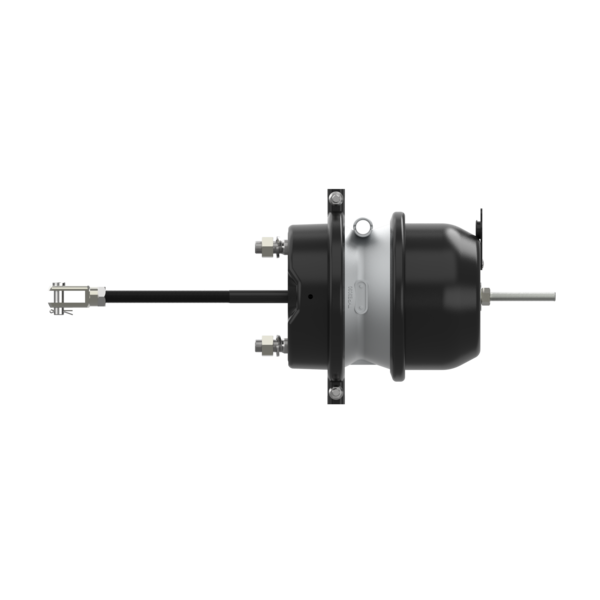

Podwójny siłownik membranowy CAM 30/30-2.5″

Numer części: PRO3922000

Wymiary (MM x MM x MM): x x
Waga 9.13
GTIN 04057877003944


Kup
CertyfikatySAE
Ciśnienie robocze8.0 bar
Ciśnienie zwalniania4.7 bar
Clamp Band249 mm
Clamp band position90°
Długości śrub37.0 mm
Długość231 mm
Długość popychacza280 mm
Długość popychacza + jarzmo279 mm
Długość śruby mocującej37 mm
GTIN04057877003944
Gwint popychacza5/8″ – 18 UNF – 2A
Gwint portu3/8-18 NPTF
Gwint portu 113/8″ – 18 NPTF
Gwint portu 123/8″ – 18 NPTF
Gwinty śrub5/8” – 11 UNC2A
Gwint śruby mocującej5/8-11 UNC2A
kod30/30-2.5”
Kołnierz obudowy sprężyny206 mm
Maks. ciśnienie robocze10.0 bar
Masa (kg)9.13
Objętość (dm³)20.54
Odległość między śrubami120.6 mm
ProVia Gwarancja1 year
Rozmiar30 / 30 mm
Siła sprężyny powrotnej100 N
Skok63.5 mm
Specyfikacja technicznaAM specification
TlokYes
Typ pracyCam
WersjaWithout boot
Widełki12.5 mm
Zakres temperatur-40°C to +80°C
