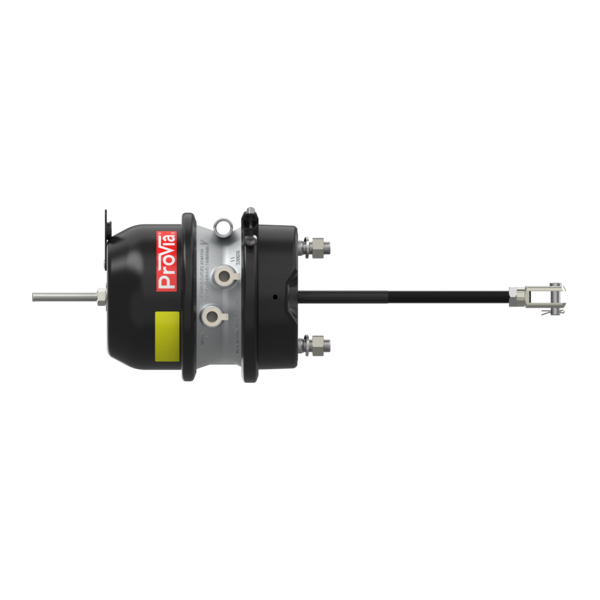

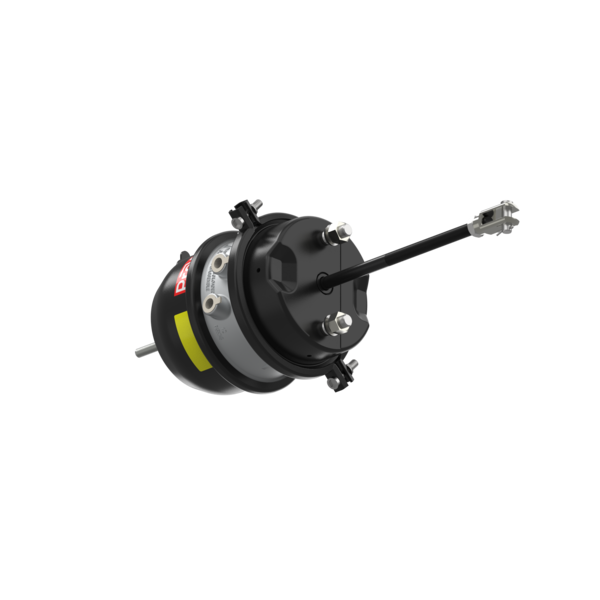

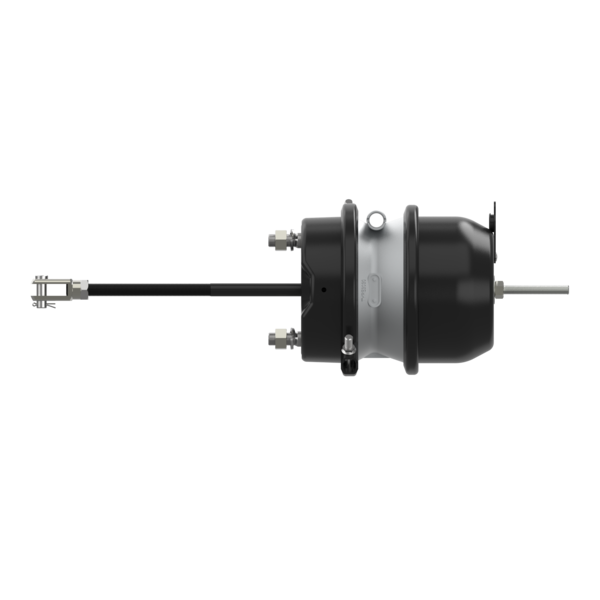

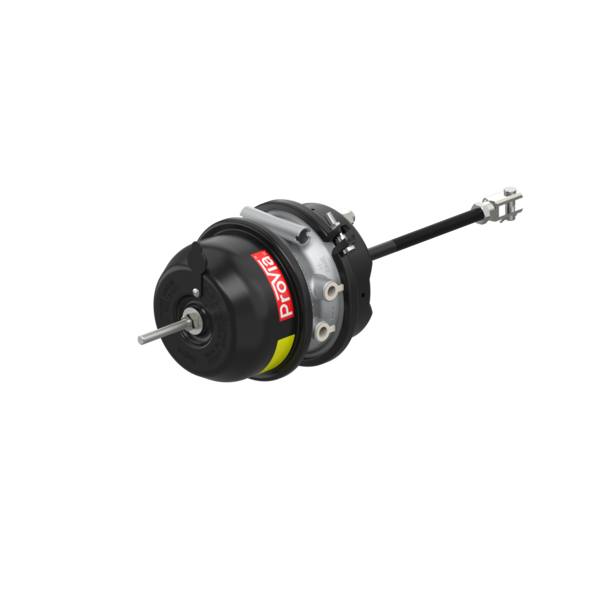

Double-Diaphragm Actuator Cam 30/30-2.5″

Material Number: PRO3932010

Boyutlar (MM x MM x MM): 206 x 206 x 524
Ağırlık 9.13
GTIN 04057877003906


Satın Al
Calculated Volume (dm³)22.24
Calculated Weight (kg)0
CertificationsSAE
Clamp Band249 mm
Clamp band position45°
GTIN04057877003906
Length231 mm
Max. operating pressure10.0 bar
Mounting bolt length37.08 mm
Mounting bolt thread5/8-11 UNC2A
Port thread3/8-18 NPTF
Product categoryDevice
ProVia Warranty1 yıl
Push-rod length287 mm
Push-rod length + yoke318 mm
Push-rod thread5/8" - 18 UNF - 2A
Size30 / 30 mm
Spring housing flange207 mm
Stroke63.5 mm
Technical specificationAM specification
UPC193134004034
Weight (kg)9.13
Weight (lb)20.13
YokeYes

Documents

Catalog provia_product-brochure-for-chinese-applications_en.pdf indir
Drawing outline drawing (doc 005) indir
Catalog provia_product-catalogue_en.pdf indir
